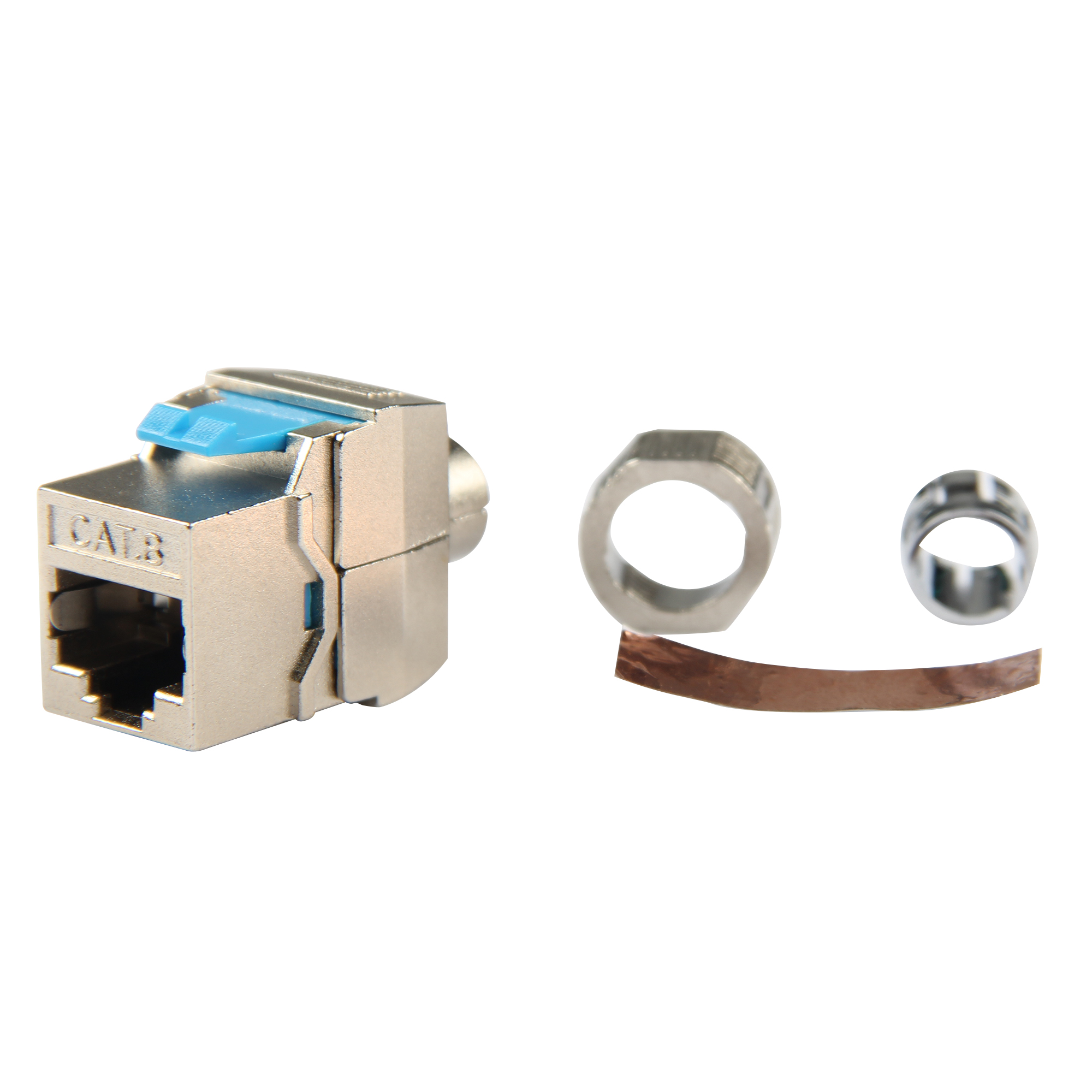

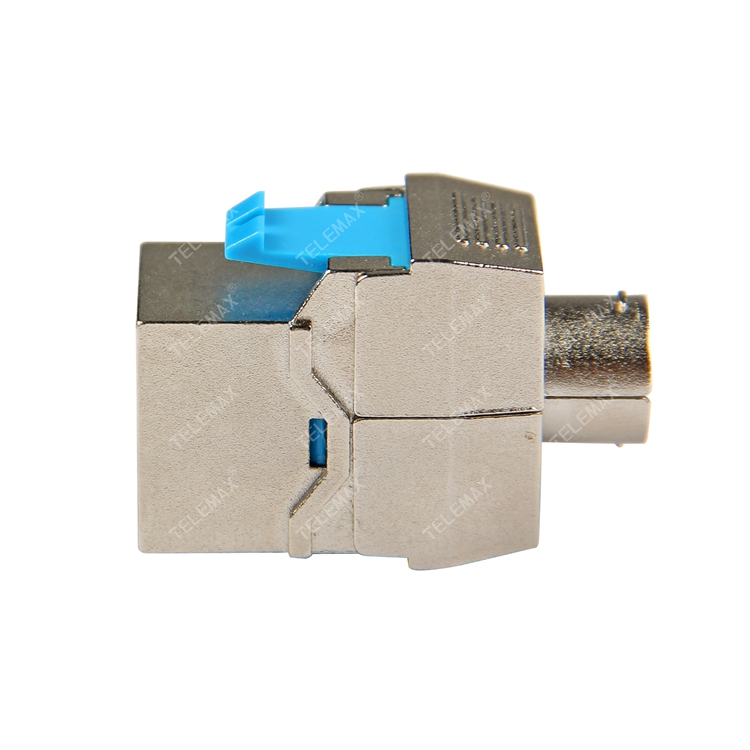

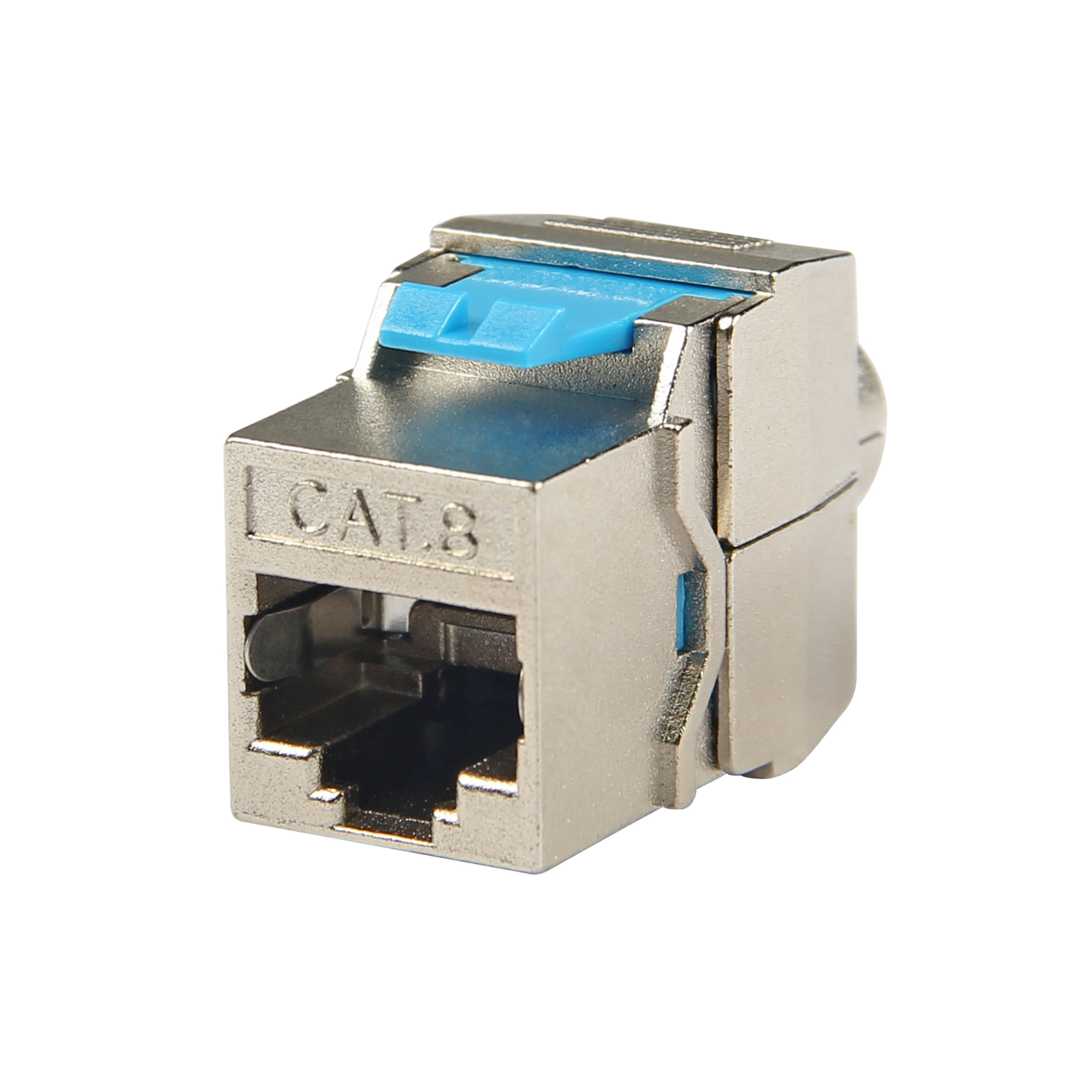

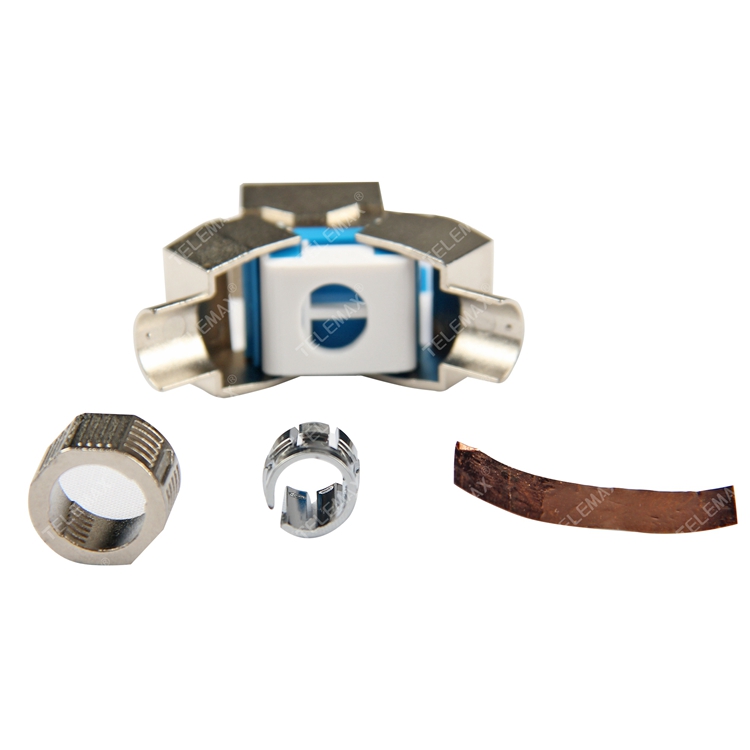

Cat 8 STP Tooless keystone jack, golden plating 50um

Part No. TM04C8JKTL01+STP

Part No. TM04C8JKTL01+STP

Cat 8 STP Tooless keystone jack, golden plating 50um


Electrical:

  • Voltage rating: 125 VAC RMS;

  • Current rating: 1.5 AMP;

  • Contact resistance: 20 Million HMS max;

  • Insulation resistance: 100 MEGOHMS min. @ 500 VDC;

  • Dielectric strength: 750 VAC RMS 60 Hz, 1 min.;

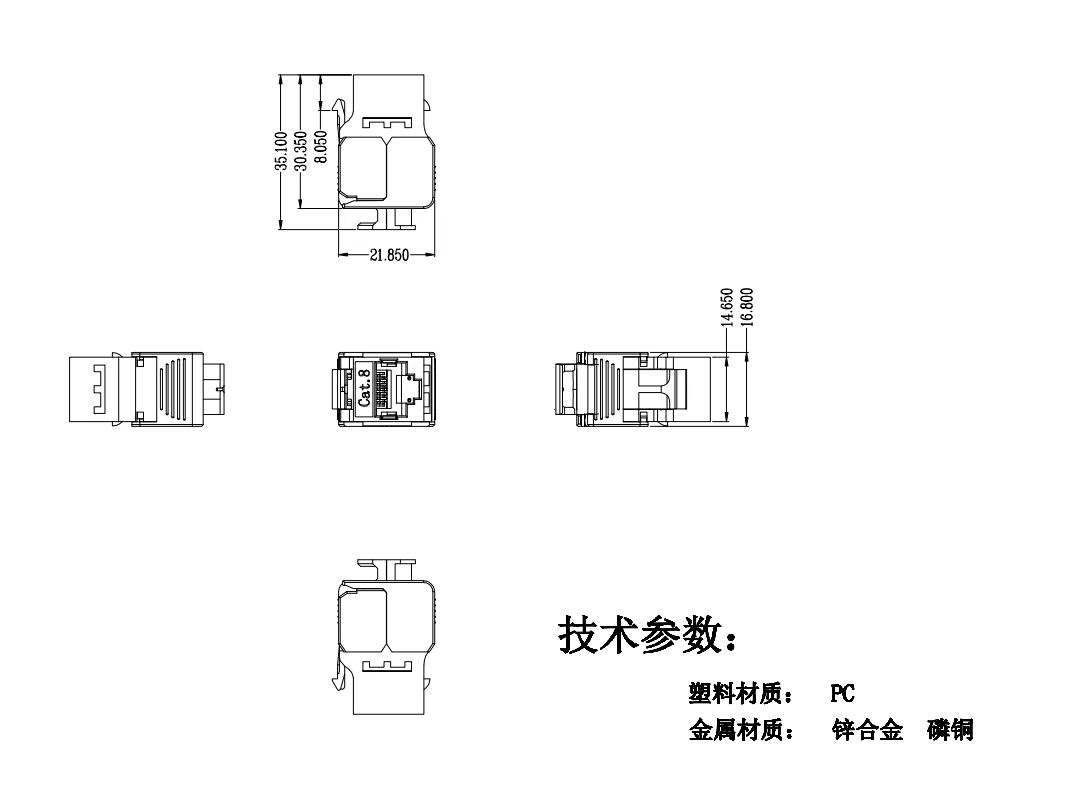

Mechanical:

  • Housing Material: Zinc alloy;

  • Insert Material: Flame retardant  PC110;

  • PCB Material: FR-4 T=1.2mm;

  • Contact Material: phosphor bronze stamp pin T=0.35mm;

  • IDC Material: phosphor bronze T=0.5mm with Plating;

  • RJ 45 Jack life: 750 times  min.;

  • IDC life: 200 times min.;

  • Wire: AWG 22-24;

  • TIA Cat. 8 perm Link test: worst pair next margin ≥4dB;

  • Retentiveness of insertion structure: 50N 60 ± 5 S.


Environment of adaptations:

  • Storage: -40° ~  70°

  • Operation: -10° ~  60°


Return to project list

Key Features

Product Details

Download

Category: Cat 8

Type: Tool Free

Application: FTP or STP

Part No. TM04C8JKTL01+STP

Cat 8 STP Tooless keystone jack, golden plating 50um


Electrical:

  • Voltage rating: 125 VAC RMS;

  • Current rating: 1.5 AMP;

  • Contact resistance: 20 Million HMS max;

  • Insulation resistance: 100 MEGOHMS min. @ 500 VDC;

  • Dielectric strength: 750 VAC RMS 60 Hz, 1 min.;

Mechanical:

  • Housing Material: Zinc alloy;

  • Insert Material: Flame retardant  PC110;

  • PCB Material: FR-4 T=1.2mm;

  • Contact Material: phosphor bronze stamp pin T=0.35mm;

  • IDC Material: phosphor bronze T=0.5mm with Plating;

  • RJ 45 Jack life: 750 times  min.;

  • IDC life: 200 times min.;

  • Wire: AWG 22-24;

  • TIA Cat. 8 perm Link test: worst pair next margin ≥4dB;

  • Retentiveness of insertion structure: 50N 60 ± 5 S.


Environment of adaptations:

  • Storage: -40° ~  70°

  • Operation: -10° ~  60°


Packing Information

DESCRIPTION

Packing

Size (CM)

Weightkgs)

Qty/Box

CAT8 STP KEYSTONE JACK TOOLESS

Carton Packing

51*36*32

15

500
